Varför blir kolkolbultar den föredragna fästlösningen för applikationer med ultrahöga temperaturer

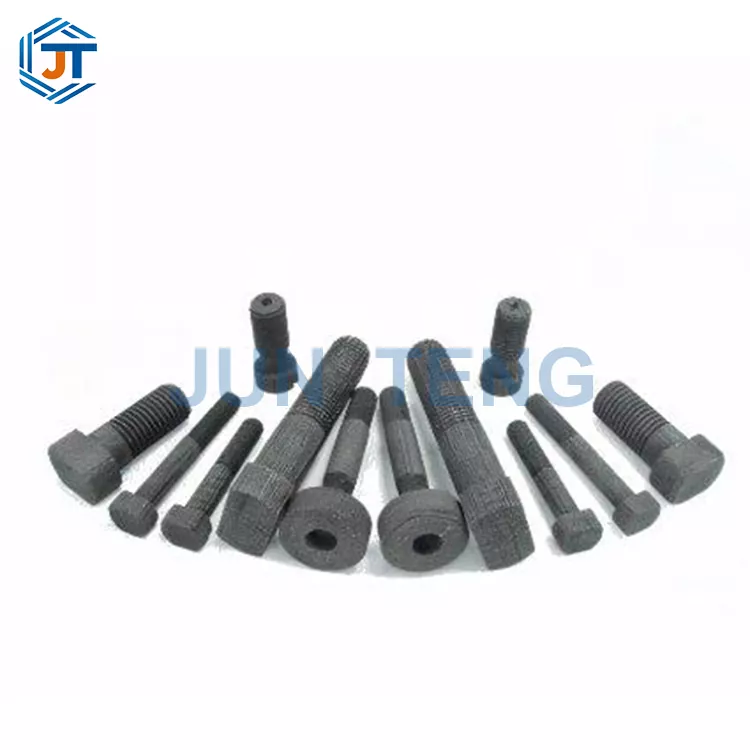

Carbon Carbon Dubbarär konstruerade för fästapplikationer där konventionella metall- eller grafitfästen kämpar med extrem värme, termisk cykling och föroreningskontroll.JUN TENGtillverkar kol-kol-kompositreglar för fotovoltaiska ugnar, halvledarutrustning, vakuumvärmebehandlingssystem och andra krävande termiska fältapplikationer, och erbjuder precisionsbearbetning, anpassade dimensioner och stabil prestanda i inerta miljöer upp till 2200°C.

När högtemperaturutrustning arbetar under vakuum eller inertgasförhållanden, kan fästsystemet direkt påverka termisk fältstabilitet, komponentinriktning, underhållsfrekvens och produktionstillförlitlighet. Kol-kolkompositdubbar kombinerar en lätt kolmatris med kontinuerlig kolfiberförstärkning, vilket ger ett användbart alternativ till konventionella metalliska fästelement.

JUN TENG Carbon Carbon Dubbar tillverkas genom 3D kolfiberförformsvävning, upprepad impregnering och karbonisering, högtemperaturgrafitisering och precisions CNC-bearbetning. Tillgängliga i M3-M30 gängdiametrar och 10-600 mm längder, kan de levereras i helgängade, delgängade, stegade och andra skräddarsydda konfigurationer.

Innehållsförteckning

1. Vad är kolkoldubbar?
2. Varför är de lämpliga för högtemperaturapplikationer?
3. Vilken teknisk prestanda kan köpare förvänta sig?
4. Vilka är de viktigaste fördelarna?
5. Var används kolkoldubbar?
6. Hur tillverkas kolkolbultar?
7. Hur ska du välja rätt dubb?
8. Hur ska de installeras och underhållas?
9. Vanliga frågor
10. Slutsats

Vad är kolkoldubbar?

Carbon Carbon Dubbar är långstaviga fästkomponenter tillverkade av kol-kol-kompositmaterial, vanligtvis kallat C/C-komposit. Istället för att förlita sig på konventionellt stål, rostfritt stål eller molybden använder dessa fästelement en kolfiberförstärkt kolmatris för att uppnå en kombination av låg vikt, termisk stabilitet och prestanda vid hög temperatur.

Deras struktur gör dem särskilt värdefulla för utrustning där metallföroreningar, termisk expansionsfel överensstämmelse eller deformation av fästelement kan påverka produktionskvaliteten. En precisionsbearbetad gänga gör att dubben kan ansluta stora grafit- eller kolbaserade komponenter säkert när den paras ihop med kompatibla muttrar och brickor.

För köpare som utvärderar Carbon Carbon Dubbar från JUN TENG är nyckeln inte bara maximal temperaturbeständighet. Gängintegritet, dimensionsnoggrannhet, termisk expansion, materialrenhet, termisk chockbeständighet och kompatibilitet med det omgivande termiska fältet är lika viktiga.

Varför är de lämpliga för högtemperaturapplikationer?

Fästelement som används inuti termisk bearbetningsutrustning upplever upprepad uppvärmning och kylning, mekanisk belastning och exponering för vakuum eller inerta gaser. Konventionella material kan mjukna, krypa, oxidera eller införa oönskade föroreningar när temperaturen ökar.

Kol-kolkompositdubbar löser flera av dessa utmaningar. JUN TENG anger en maximal arbetstemperatur på cirka 2200°C i inerta miljöer, medan materialets värmeutvidgningskoefficient är nära inriktad med grafit och andra kolbaserade termiska fältkomponenter.

Denna kompatibilitet hjälper till att minska dimensionsförändringar under uppvärmning och kylning. Att bibehålla relativt stabilt gängingrepp kan också hjälpa till att minimera lossning och förskjutning av anslutna komponenter under upprepade termiska cykler.

Vilken teknisk prestanda kan köpare förvänta sig?

Materialval bör baseras på mätbar prestanda snarare än temperaturkrav enbart. Följande jämförelse belyser flera tekniska egenskaper som tillhandahålls för JUN TENG Carbon Carbon Dubbar.

Faktisk prestanda beror på driftsatmosfär, temperaturprofil, mekanisk belastning, geometri, yttillstånd och installationsmetoder. Därför bör teknisk utvärdering alltid ta hänsyn till hela driftsmiljön.

Vilka är de viktigaste fördelarna?

1. Utmärkt högtemperaturstabilitet

Kol-kolkompositkonstruktion kan bibehålla fästprestanda vid temperaturer där många konventionella fästelement börjar krypa eller mjukna. Detta gör C/C-dubbar särskilt lämpliga för högtemperaturvakuum och utrustning med inert atmosfär.

2. Låg termisk expansion

Den relativt låga termiska expansionskoefficienten hjälper Carbon Carbon Dubbar att arbeta effektivt med grafit och kol-kol komponenter. Minskad differentialexpansion kan hjälpa till att bibehålla gängingrepp och komponentpositionering under termisk cykling.

3. Hög materialrenhet

För solcells- och halvledartillverkning är kontamineringskontroll avgörande. En kolbaserad fästlösning med hög renhet kan minska bekymmer i samband med tungmetallutfällning från metalliska fästelement i högtemperaturmiljöer.

4. Lättviktskonstruktion

Med en rapporterad densitet på 1,64-1,73 g/cm³ är kol-kolkompositbultar betydligt lättare än molybden och många konventionella metallalternativ. Lägre komponentvikt kan vara användbart vid konstruktion av stora termiska fältenheter.

5. Flexibel anpassning

• M3-M30 gängdiameteralternativ
• 10-600 mm standardlängdområde
• Heltrådiga och partiella konfigurationer
• Stegade och utökade mönster
• Anpassade mått baserat på tekniska ritningar
• Valfri SiC antioxidationsbeläggning för lämpliga applikationer

Var används kolkoldubbar?

Kombinationen av termisk stabilitet, låg expansion, låg densitet och hög renhet gör Carbon Carbon Studs lämpliga för flera industriella applikationer.

• Tillverkning av solceller:Används för att ansluta grafitstöd, isoleringsplattor, termiska fältstrukturer och andra komponenter inuti kristalltillväxt- och götugnar.
• Halvledarutrustning:Lämplig för att fästa grafitkomponenter inuti CVD-system, vakuumdiffusionsugnar och glödgningsutrustning med hög renhet.
• Vakuum värmebehandling:Används i sintrings-, karboniserings- och grafiteringsugnar där konventionella metallfästen kan utsättas för termisk deformation.
• Flygforskning:Tillämplig på högtemperaturtestutrustning, termiska simuleringssystem och specialiserade laboratoriearmaturer.

I krävande termiska fältenheter används ofta kolkolbultar tillsammans med kompatibla kol-kolbrickor och kol-kolmuttrar för att skapa ett komplett högtemperaturfästsystem.

Hur tillverkas kolkolbultar?

Tillverkningsprocessen påverkar direkt de mekaniska och termiska egenskaperna hos ett C/C-fäste. JUN TENG använder en integrerad produktionsväg utformad för att styra materialet från preformberedning till slutlig bearbetning.

1. 3D förformsvävning:Kontinuerlig kolfiber vävs in i en tredimensionell förform för att etablera fiberkontinuitet.
2. Impregnering:Upprepad vakuum- och högtrycksimpregnering hjälper till att fylla inre porer och förbättra förformens densitet.
3. Förkolning:Kontrollerad uppvärmning omvandlar matrisen till en kolstruktur.
4. Högtemperaturgrafitisering:Behandling vid temperaturer upp till cirka 2800°C hjälper till att rena och stabilisera materialet.
5. Precisions CNC-bearbetning:Femaxlig CNC-utrustning och dedikerade diamantverktyg används för att bilda exakta gängprofiler.
6. Besiktning och efterbehandling:Färdiga reglar genomgår dimensions- och utseendeinspektion, med valfri SiC-beläggning när applikationen kräver det.

Denna integrerade process ger bättre kontroll över materialkonsistens, trådnoggrannhet och spårbarhet över produktionspartier.

Hur ska du välja rätt dubb?

Att välja rätt kolkolbult kräver mer än att välja en gängdiameter. Köpare bör utvärdera det fullständiga drifttillståndet innan de gör en beställning.

• Driftstemperatur:Bekräfta den maximala kontinuerliga och högsta temperaturen.
• Atmosfär:Bestäm om applikationen använder vakuum, kväve, argon eller annan kontrollerad miljö.
• Trådspecifikation:Välj rätt diameter, stigning och gängkonfiguration.
• Total längd:Tänk på komponenttjocklek, ingreppsdjup, brickor, muttrar och det nödvändiga spelet.
• Termisk cykling:Utvärdera hur ofta utrustningen rör sig mellan låga och höga temperaturer.
• Renhetskrav:Halvledar- och fotovoltaiska applikationer kan kräva strikt kontroll av aska och metalliska föroreningar.
• Oxidationsskydd:För lämpliga högtemperaturapplikationer som involverar syre, diskutera kraven på SiC-beläggning med tillverkaren.

Hur ska de installeras och underhållas?

Även om kol-kol-kompositmaterial erbjuder utmärkta högtemperaturegenskaper, bör de hanteras försiktigt eftersom materialet kan vara skört jämfört med sega metaller.

1. Rengör gängorna och ta bort damm eller främmande partiklar före installation.
2. Använd ett lämpligt högrent grafitsmörjmedel när det rekommenderas för applikationen.
3. Applicera momentet gradvis och jämnt med en lämplig momentnyckel.
4. Undvik pneumatiska stötverktyg som kan skapa överdriven lokal belastning.
5. För flera fästpunkter, dra åt komponenterna symmetriskt för att fördela belastningen.
6. Förvara oanvända dubbar i en torr och ventilerad miljö.
7. Inspektera gängorna före återanvändning, särskilt efter upprepad montering och demontering.

Obelagda kol-kolkomponenter är i allmänhet avsedda för kontrollerade inerta eller vakuummiljöer. För syrehaltiga högtemperaturförhållanden bör applikationsspecifikt oxidationsskydd utvärderas med leverantören.

Vanliga frågor om Carbon Carbon Dubbar

F1: Vad är skillnaden mellan kolkolbultar och grafitdubbar?

Kol-koldubbar använder en kolfiberförstärkt kompositstruktur, medan konventionella grafitdubbar vanligtvis är gjorda av bulkgrafit. Den förstärkta strukturen kan ge förbättrad styrka, värmechockbeständighet och hållbarhet för krävande fästapplikationer.

F2: Vilka storlekar kan JUN TENG Carbon Carbon Dubbar ge?

JUN TENG tillhandahåller gängdiametrar från M3 till M30 och längder från 10 mm till 600 mm, med helgängade, delgängade, stegade och skräddarsydda konfigurationer tillgängliga enligt applikationskrav.

F3: Kan Carbon Carbon Dubbar anpassas?

Ja. Anpassade dimensioner, gängkonfigurationer, längder, stegdesigner och andra speciella geometrier kan tillverkas enligt tekniska ritningar och applikationskrav.

F4: Kan dessa dubbar användas med muttrar och brickor från andra leverantörer?

Separat anskaffning är möjlig, men att använda kompatibla kol-kolmuttrar och brickor med samordnade gängtoleranser kan förbättra monteringskompatibiliteten och den övergripande fäststabiliteten.

F5: Kan Carbon Carbon Dubbar användas i luft vid höga temperaturer?

Obelagda C/C reglar är främst avsedda för vakuum och inerta miljöer. Om applikationen involverar oxidationsförhållanden vid hög temperatur, bör en lämplig antioxidationsbeläggning och driftsstrategi utvärderas med tillverkaren.

Slutsats

Eftersom termisk bearbetningsutrustning blir mer krävande, måste fästkomponenter tillhandahålla mer än grundläggande mekanisk anslutning.Carbon Carbon Dubbarerbjuder en kombination av högtemperaturstabilitet, låg termisk expansion, lätt konstruktion, hög renhet, termisk chockbeständighet och flexibel anpassning som gör dem särskilt attraktiva för solceller, halvledare, vakuumugnar, värmebehandling och avancerade laboratorieapplikationer.

Med en integrerad tillverkningsprocess, precisions-CNC-bearbetning, skräddarsydda specifikationer och stödjande C/C-muttrar och brickor, kan JUN TENG tillhandahålla kompletta fästlösningar för krävande termiska fältmonteringar. Om du väljer högtemperaturfästen för ett nytt system eller byter ut konventionella metallbultar,kontakta ossför att diskutera din temperatur, atmosfär, dimensioner, gängkrav och skräddarsydd Carbon Carbon Stud-lösning.
