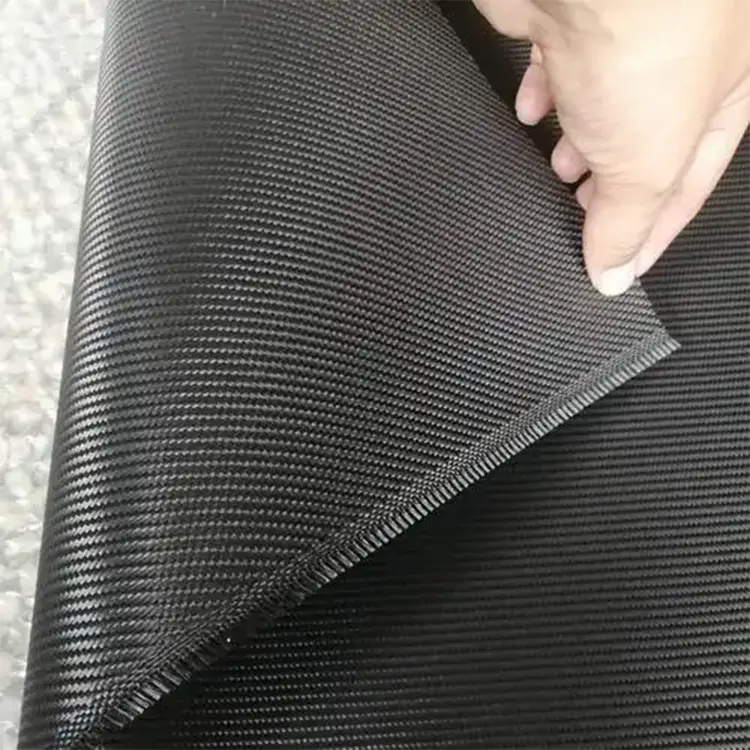

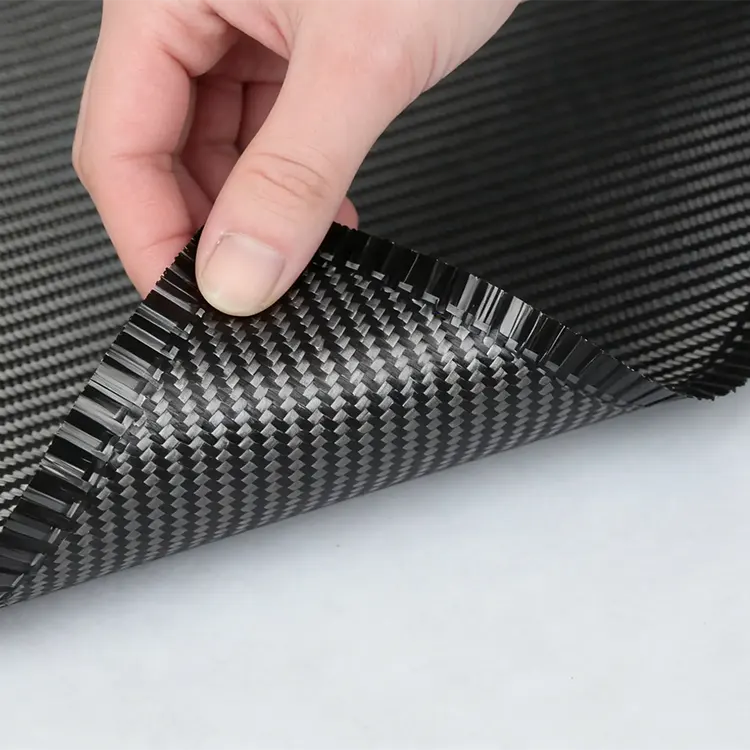

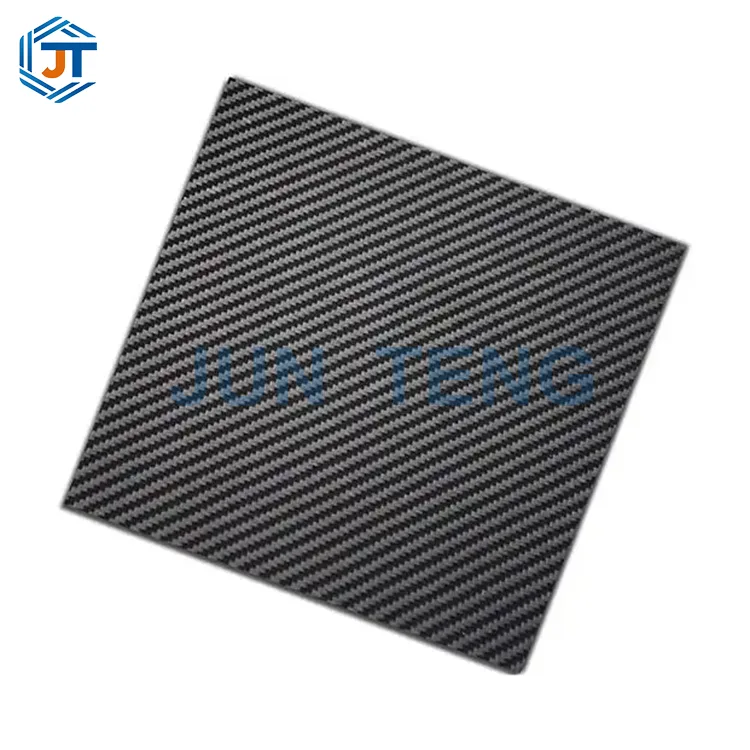

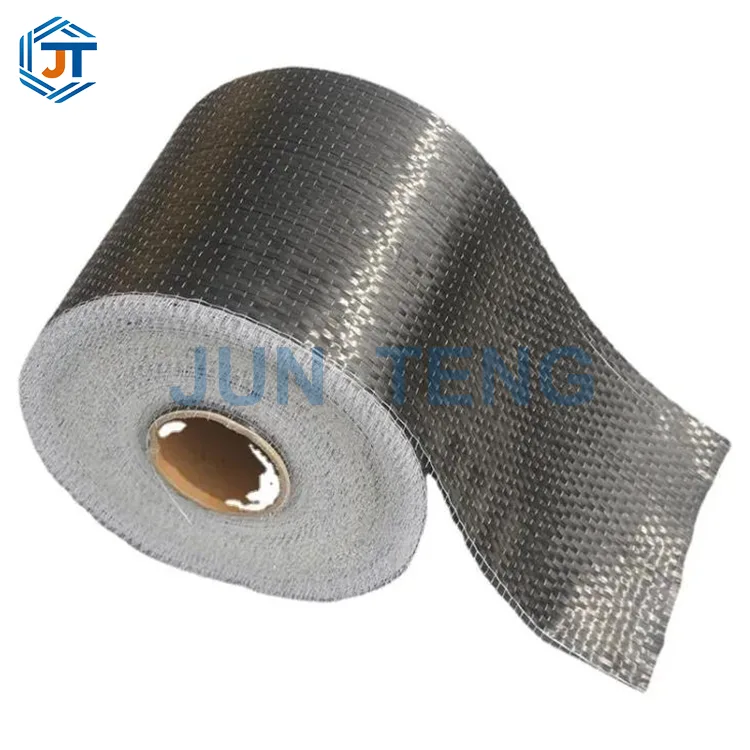

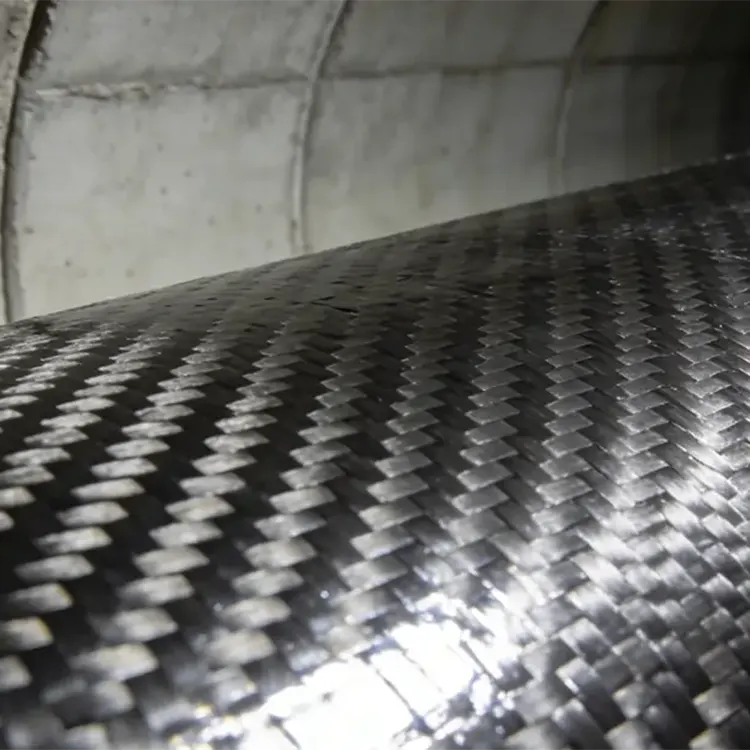

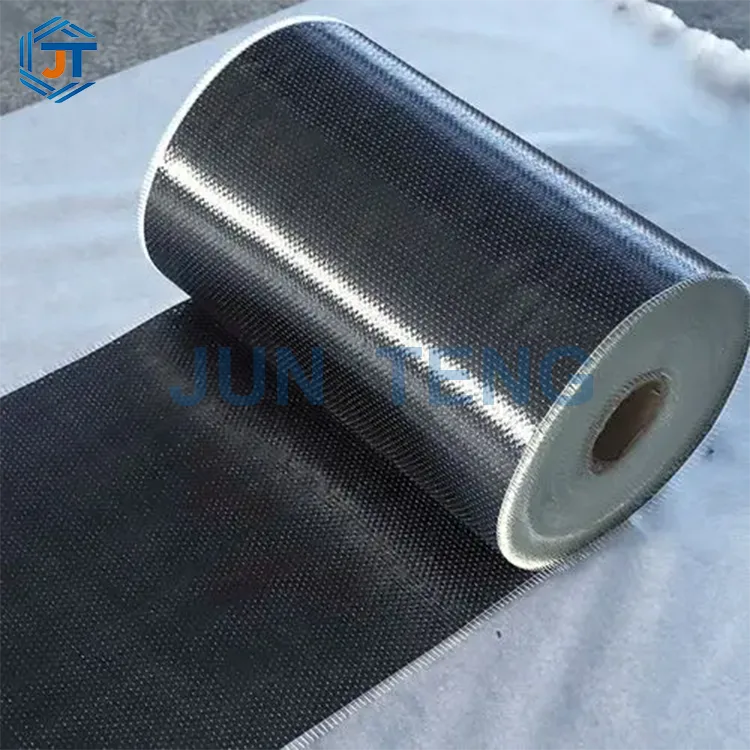

300 g dubbelriktat kolfiberförstärkningstyg

JUN TENG:s dubbelriktade kolfiberförstärkta tyg är formad av tvåskikts ortogonal sömnad av 12K kontinuerliga kolfibergarn. Till skillnad från enkelriktad kolfiberduk som har begränsad kraftbärande kapacitet, fördelar denna dubbelriktade design jämnt belastningen och stärker samtidigt mot skjuvning och vridning. Den överensstämmer med den nationella standarden GB50367-2013 för "Concrete Structure Reinforcement Design" och uppfyller den mekaniska standarden på första nivån.

Fiberbelastningen per enhetsyta är 300 g, den teoretiska tjockleken är 0,45 mm. Den tar hänsyn till både högt fiberinnehåll och flexibiliteten hos krökt ytvidhäftning, och är speciellt utformad för öppningar av golvhål, reparationer av skjuvväggar, anti-skjuvförstärkning av oregelbundna balkar och pelare, bryggtorsionsbelastning och multiriktad spänningsförstärkning av industriell utrustning.

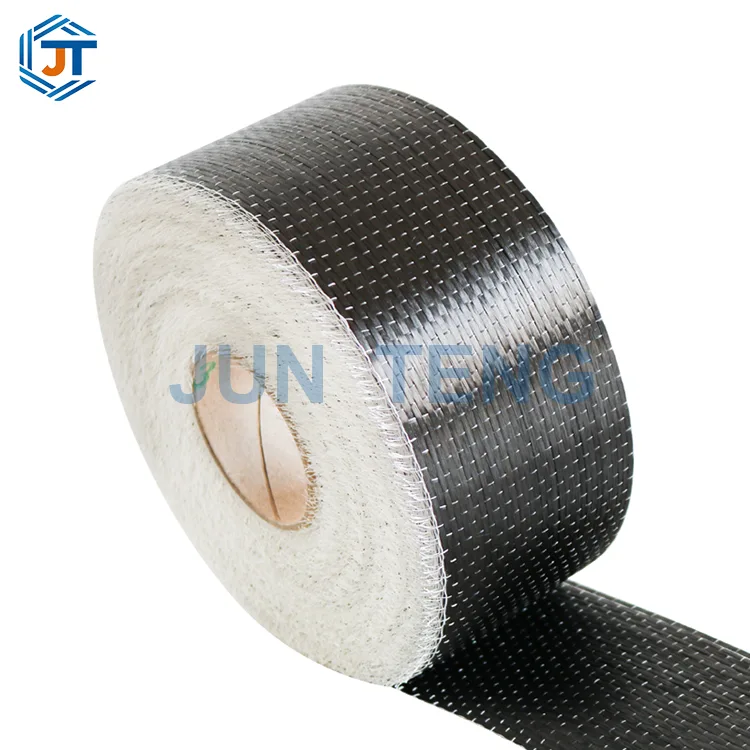

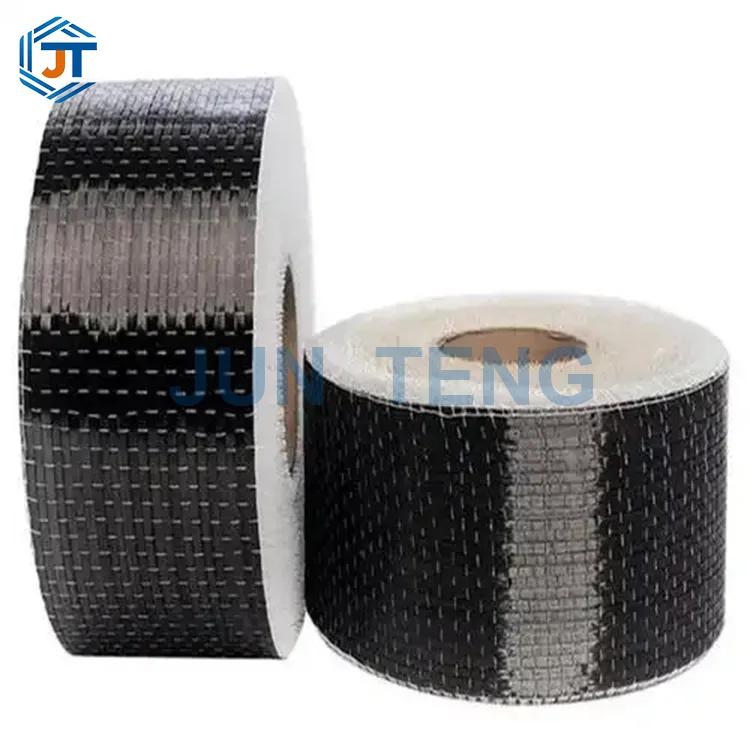

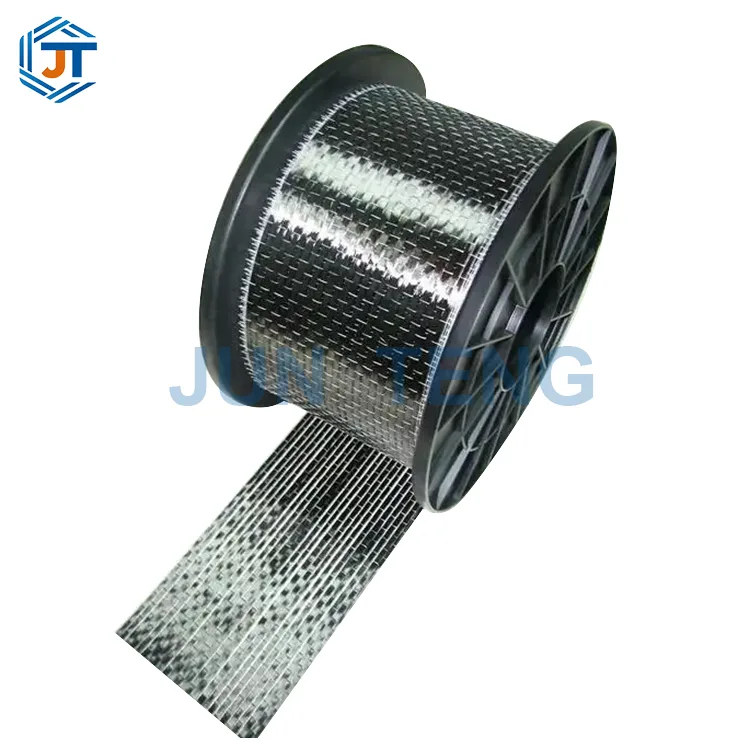

Den tar itu med smärtpunkterna hos kolfibertyg i en riktning som endast motstår spänningar i en riktning, kantslitage och fel i flerriktad belastningsförstärkning. Den är lämplig för renovering av civila byggnader, kommunala broreparationer, kemiska korrosionsskyddskonstruktioner och förstärkning av järnvägstransitkomponenter. Konstruktionen och läggningen är fria från sprickor och skrynkling, resistenta mot syra och alkali, anti-aging och extremt lätt. Ett enda lager kan ersätta flera tunna lager koltyger, vilket avsevärt minskar byggtiden och förlusten av vidhäftning. Den stöder anpassning av 500 mm/1270 mm breda remsor, med 100 meter raka rullar tillgängliga i lager, och levereras med A-klass epoxiimpregnerat lim som en komplett uppsättning.

Grundläggande produktinformation och nationell standardparametertabell

1.1 Allmän tabell över grundläggande specifikationsparametrar

Differentierade kärnfördelar

De allra flesta texter av förstärkt koltyg på marknaden fokuserar bara på fördelen med böjmotstånd med enkelriktad duk, och ignorerar det stora antalet skjuvnings-, vridnings- och biaxiala dragförhållanden inom tekniken. Det dubbelriktade kolfiberförstärkningstyget på 300 g rekonstruerar förstärkningsschemat från stresslogiken, och dess fem unika fördelar träffar direkt branschens smärtpunkter:

1. Balanserad kraft med två axlar, lämplig för komplexa belastningar i flera riktningar. Enkelriktad kolduk har endast hög hållfasthet i 0°-huvudriktningen, med en vertikal bärighet på mindre än 10 %. Det är benäget att drabbas av lokalt fel när den är vänd mot golvöppningar, korssprickor i väggar, böjda balkar och pelare och broöverdragsbalkar under vridpåkänning. Den 300 g dubbelriktade kolduken antar ett symmetriskt arrangemang av +45°/-45° dubbelskiktsfibrer, med helt lika fiberbelastningar i båda ortogonala riktningarna. Skjuvmotståndet, torsionsmotståndet och dubbelriktad draghållfasthet förbättras synkront. Efter förstärkning kan spänningen i valfri vinkel av komponenten fördelas jämnt, vilket förhindrar sekundära sprickor orsakade av lokal spänningskoncentration.

2.Med en vikt på 2.300g och ett enda lager som ersätter flera lager, överstiger den totala mängden 300g dubbelriktat kolfiberförstärkningstyg i samma område vida 200g dubbelriktat tyg. Enkelskiktsläggning kan uppnå förstärkning och bärighet hos tunga komponenter utan behov av flera lager. Jämfört med konstruktion av tunn koltyg i flera lager: minska de fyra processerna för polering, borstning, läggning och härdning, minska förbrukningen av epoxiimpregnerat lim med 40%, förkorta den totala byggtiden med hälften och avsevärt minska kostnader för arbete och hjälpmaterial; Samtidigt minskar det de dolda farorna med urholkning och bubblor orsakade av flerskiktsbeläggning, och förbättrar stabiliteten hos armeringskvaliteten.

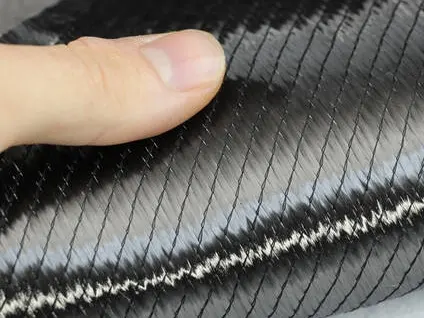

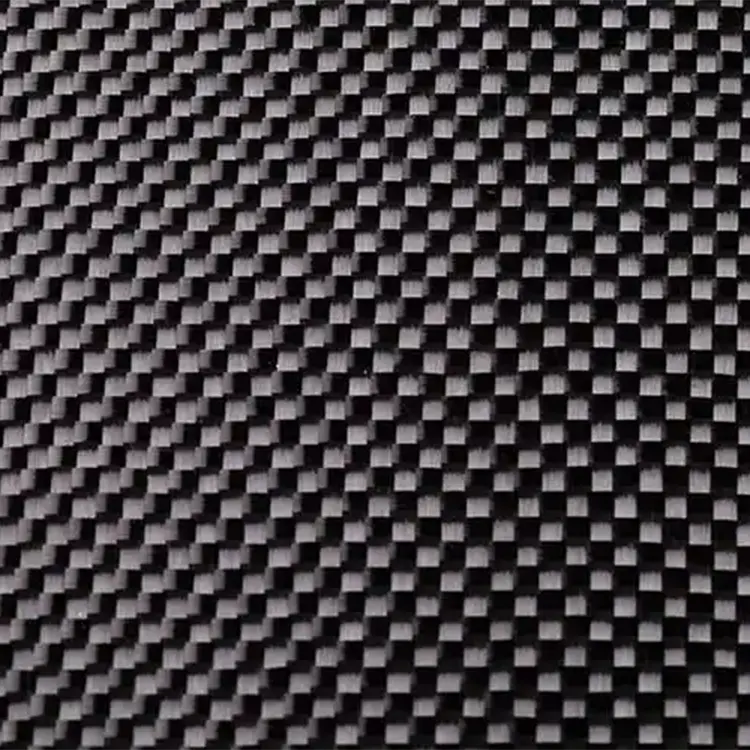

3. Icke varpsömnadsprocess, ingen fiberböjning, lägre mekanisk förlust. Traditionella dubbelriktade vävda tygfibrer är sammanvävda och böjda, och när de utsätts för kraft rätas fibrerna ut först innan de bärs, vilket resulterar i mekanisk förlust; Den här produkten använder en sömnadsprocess av non-woven tyg, med kolfibrer som är raka och icke böjda under hela processen. Belastningen kan överföras omedelbart under påkänning och förstärkningseffektiviteten ökar med 18 %. Tygytan är slät och fri från stötar och fördjupningar, tätt vidhäftande till betong- och stålstrukturens underlag. Kanterna, hörnen och de böjda ytorna läggs utan rynkor eller skevhet, vilket minskar omarbetningshastigheten för urholkning.

4. Hela scenen är flexibel och anpassningsbar, med integrerad omlindning och förstärkning av oregelbundna komponenter. Själva kolduken har ultrahög flexibilitet och kan böjas och lindas runt oregelbundna strukturer som cirkulära pelare, böjda balkar, rörledningar och utrustningsbaser efter behag. Med en tjocklek på 300g balanserar den styrka och flexibilitet, och blir inte hård och svår att passa på grund av övervikt; Rullskärning har inga lösa gängor och kräver ingen kantlåsningsbehandling. Kapningsoperationen på plats är enkel och smala utrymmen som smala tak och källarbalkar och pelare kan konstrueras.

5. Långsiktig korrosionsbeständighet och hållbarhet, mångsidig kolfiber i sig rostar inte, är resistent mot syra, alkali, salt, fukt och UV-åldring, lämplig för korrosiva miljöer som kustnära saltspraybyggnader, kemiska anläggningar, underjordiska garage, avloppstankar, etc; Efter komposithärdning med epoxilim av A-klass bildas ett förseglat rostskyddsskikt för att skydda stålstängerna inuti betongen. Förstärkningssystemets designade livslängd kan nå mer än 50 år, och det finns inget behov av rostskydd eller rostskydd i senare skede.

Applikationsscenarier

I Byggnads- och anläggningsförstärkning (civila/industriella anläggningar)

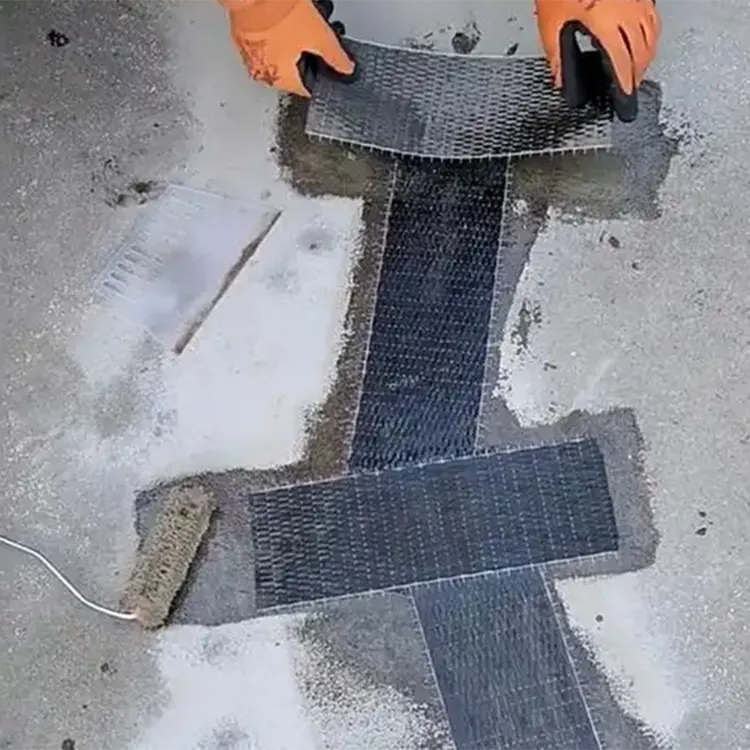

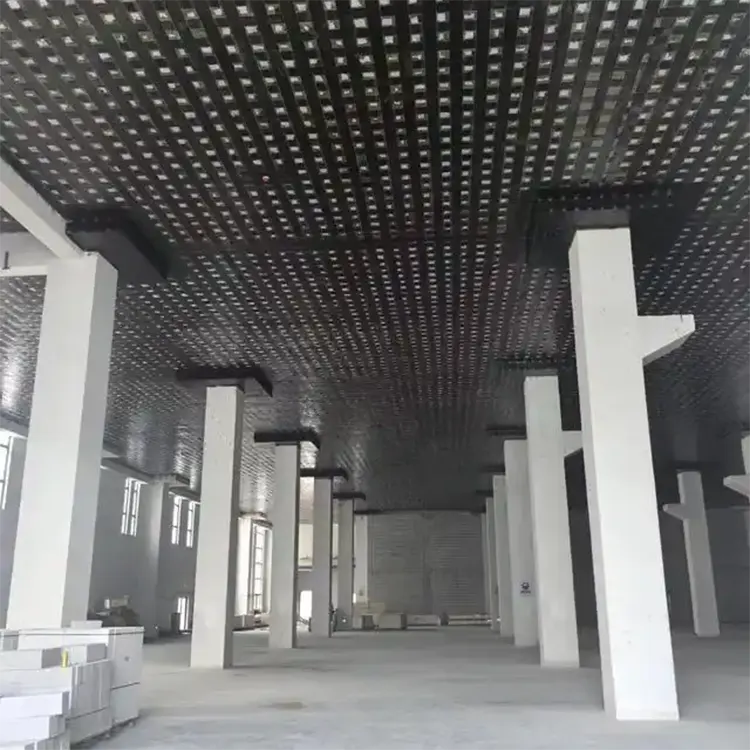

1. Förstärkning av golvöppningar: renovering av trappöppningar och reserverade öppningar för utrustning, förstärkning av golvplattor under dubbelriktad stress för att förhindra radiella sprickor runt öppningarna;

2. Reparation av skjuvvägg: vägg som korsar diagonala sprickor, otillräcklig väggskjuvhållfasthet, seismisk förstärkning för dörröppningar;

3. Förstärkning av oregelbundna balkar och pelare: vrid- och skjuvförstärkning av cirkulära pelare, böjda sekundära balkar och primära och sekundära balknoder

4. Renovering av gamla bostadsområden: balkongrotbrott, ökad golvets bärförmåga, uppgraderad seismisk motståndsnivå;

5. Källarreparation: Sprickor i fuktiga väggar och dubbelriktad antisprick- och läckageförstärkning av bottenplåtar.

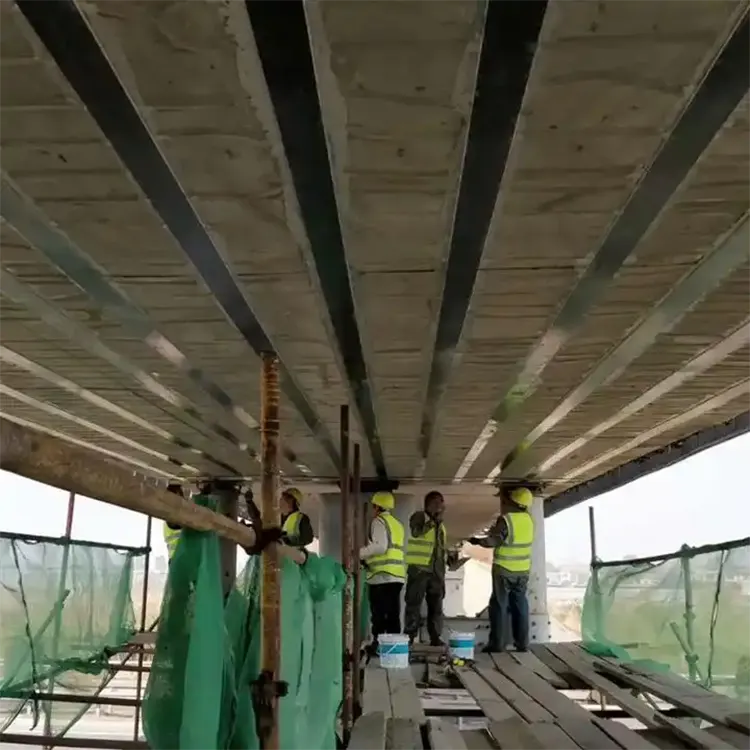

II Kommunal bro- och tunnelteknik

Broskyddsbalkar och pelare förstärks av vridkrafter, diagonala sprickor i tunnelbeklädnaden repareras, trottoarplattor är sprickbeständiga i båda riktningarna, förhöjda boxbalkar förstärks med skjuvning, ersätter traditionell stålbindningsteknik, och egenvikten ökar inte brobelastningen.

III Industriell speciell korrosionsskyddsförstärkning

Den kemiska utrustningens bas, avloppstankens vägg och stålkonstruktionsstödet är förstärkta med flerriktad spänning och ett korrosionsbeständigt miljöspecifikt förstärkningsskikt, som har en dubbel funktion av strukturell förstärkning och korrosionsskydd.

Jämförelsetabell för urval mellan enkelriktad 300 g kolduk och dubbelriktad 300 g kolduk

Standard byggprocess

1. Grundbehandling: Polera betongslammet, ta bort lösa lager och rengör damm och oljefläckar med aceton;

2. Applicera baslim: rulla jämnt, applicera A-klassad kolfiberbaslim, penetrera och förstärk substratet;

3. Utjämning och reparation: Fyll bikakan och groparna med utjämningslim för att säkerställa en jämn basyta;

4. Nedsänkningsbeläggning: Applicera nedsänkningslim på basytan, lägg 300 g dubbelsidig kolduk platt och rulla och ta bort bubblor upprepade gånger med en rulle;

5. Ytbeläggning: Ytan på kolduken är belagd med ytbeläggningslim två gånger, helt nedsänkt kolfibern utan exponerade torra fibrer;

6. Härdning och härdning: Härda helt i rumstemperatur i 72 timmar och undvik yttre störningar under härdningsperioden.

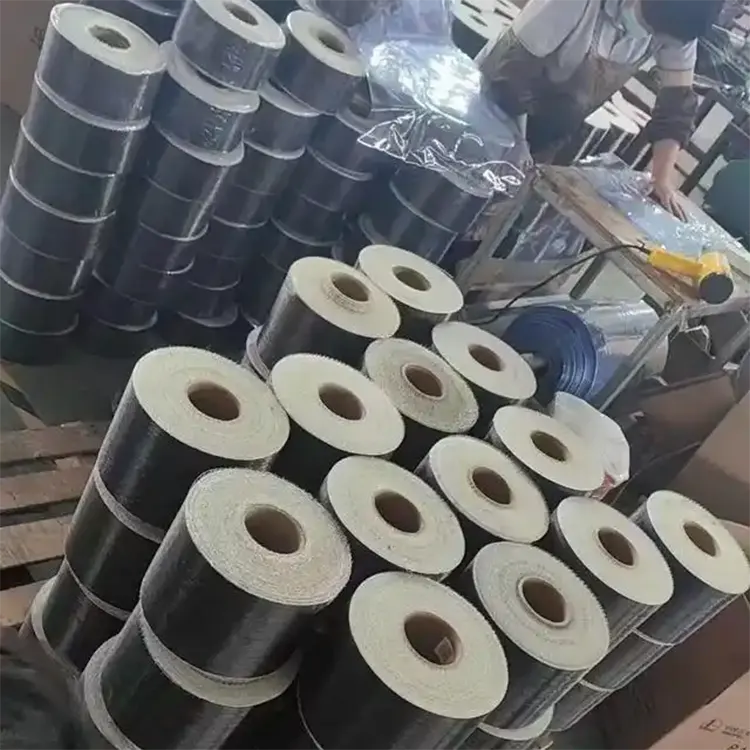

Produktförvaring, transport och stödinstruktioner

1. Förvaringskrav: Förvaras i ett svalt och torrt lager, undvik direkt solljus och nedsänkning av regnvatten. Placera rullarna upprätt för att förhindra kompression och skrynkling;

2. Stödmaterial: Kolfiberimpregnerat lim på nationell standard A-nivå (baslim+utjämningslim+impregnerat ytlim) måste användas, och blandning av vanligt civilt epoxilim är förbjudet;

3. Anpassningstjänst: Stöder skärning med valfri bredd på 50-1270 mm och skärmeter efter behov. Biaxial kolduk med specialvikt kan anpassas för storskaliga projekt;

4. Kvalitetssäkring: Varje parti åtföljs av en mekanisk testrapport från tredje part, som överensstämmer med acceptansspecifikationerna för armeringsteknik, och kan tillhandahålla slutförandedata och stödjande kvalitetsinspektionsdokument

Det dubbelriktade kolfiberförstärkningstyget på 300 g fyller prestandagapet för enkelriktad kolduk inom området flerriktad förstärkning. Med stöd av 12K högkvalitativ kolfiber och ±45° biaxiell non-woven-sömnadsteknik, uppnår den fyra kärnvärden av hög hållfasthet, dubbelriktad balans, enkel konstruktion och lång hållbarhet under den vanliga tekniska vikten på 300g. Till skillnad från vanliga vävda dubbelriktade tyger på marknaden optimerar denna produkt fiberlayoutstrukturen, minskar mekaniska förluster och har högre enskiktsarmeringseffektivitet. Den är perfekt lämpad för komplexa arbetsförhållanden som golvöppningar, klippväggar, oregelbundna balkar och pelare och bryggtorsion som enkelriktad kolduk inte kan hantera. Från renovering av gamla civila byggnader till reparation av stora kommunala broar kan stabila och pålitliga strukturella förstärkningslösningar tillhandahållas. Materialparametrarna matchar helt de nationella förstärkningsstandarderna, och konstruktionen är bekväm och den omfattande kostnaden är kontrollerbar. Det är det föredragna professionella underlaget för strukturell förstärkning i flera riktningar.
